一、NE系列板鏈?zhǔn)教嵘龣C概述

　　NE系列板鏈?zhǔn)教嵘龣C是本公司在國外同類產品的基礎上開發研制的產品，用來提升各種散狀物料。是目前國內較為先進的一種垂直提升設備。規格有NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600及NE800。它由運行部件、驅動部件、上部裝置、中部機殼以及下部裝置組成。運動部件由料斗和套筒滾子鏈組成，NE15、NE30采用單排鏈，NE50-NE800采用雙排鏈。驅動裝置采用多種組合驅動，驅動平臺上裝有檢修架和欄桿。驅動裝置分左右兩種。上部裝有軌道、逆止器。卸料口裝有防回料橡膠板。中間節裝有軌道以防止鏈條在工作時擺動。下部裝有自動張緊裝置。

　　本機不僅能提升普通粉狀、粒狀和塊狀物料，而且也可提升磨琢性強的物料，物料溫度可高達250℃，該機采用板式套筒滾子鏈條作為牽引構件，采用流入式喂料，重力誘導式卸料。

　　二、NE系列板鏈?zhǔn)教嵘龣C產品特點

　　1、提升范圍廣。對物料的種類、特征及塊度要求少，不僅提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性狀的物料。物理學料溫度可達250℃。

　　2、驅動功率小。該機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送。鏈速低提升量大。幾乎無回料和挖料現象，因此無產功率小，所耗功率是鏈提升機的70%。

　　3、輸送能力大。該系列具有11種規格。提升量范圍為15-800m3/n。

　　4、使用壽命長。本機的設計保證物料在喂料、提升和卸料中不會撒落，減少了機械磨損，物料之間很少發生擠壓和碰撞現象。輸送鏈采用高強度耐磨鏈條，大大延長了鏈條和鏈斗的使用壽命。正常使用下，輸送鏈?zhǔn)褂脡勖^5年。

　　5、密封性好，環境污染少。先進的設計原理，保證了整機的可靠性，無故障時間超過3萬小時。

　　6、操作、維護、維修方便、易損件少。由于節能和維修少，所以使用成本極低。

　　7、機械尺寸小，機殼經折邊和中間壓凸、再經焊接、剛性好、外觀漂亮。

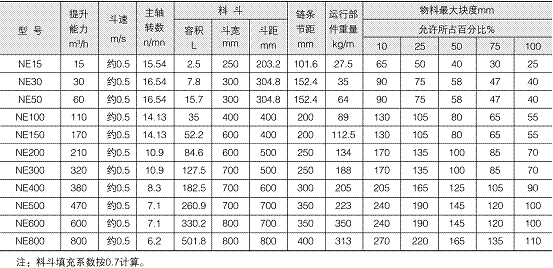

　　三、NE系列斗式提升機技術參數:

　　四、主要零部件結構特點

　　1、上部裝置：安裝有軌道(雙排道)、防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

　　2、中間節：部分中間節裝有軌道(雙排鏈)，以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

　　3、下部裝置：安裝有張緊裝置，NE15～NE50采用彈簧張緊，NE100～NE800采取重錘箱張緊。

　　4、上下鏈輪采用ZG310～570，整體調質，HB229-269齒面淬火HRC40～48。

　　5、板鏈： 板鏈采用45# HRC36～42

　　銷軸采用40Cr HRC38～42

　　滾子采用40Cr HRC48～52

　　套筒采用20#(滲碳) HRC50～54

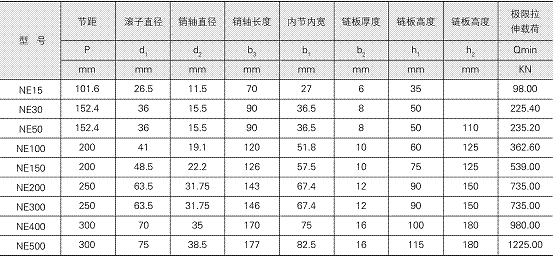

　　NE型斗式提升機板鏈鏈條技術參數:

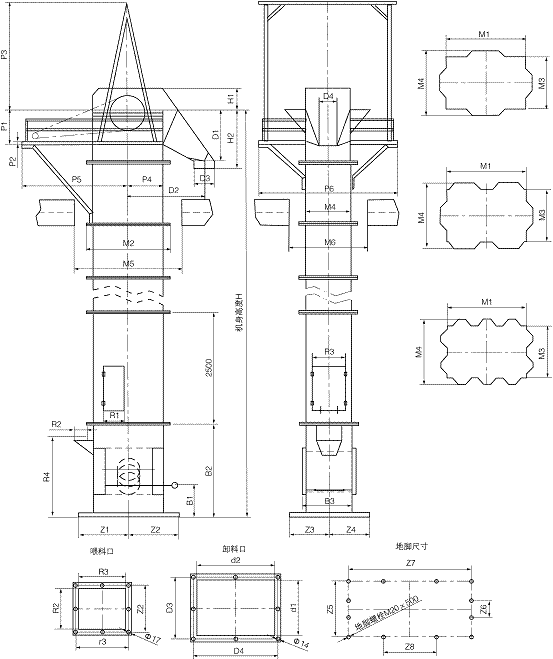

　　五、NE 型板鏈?zhǔn)教嵘龣C結構圖:

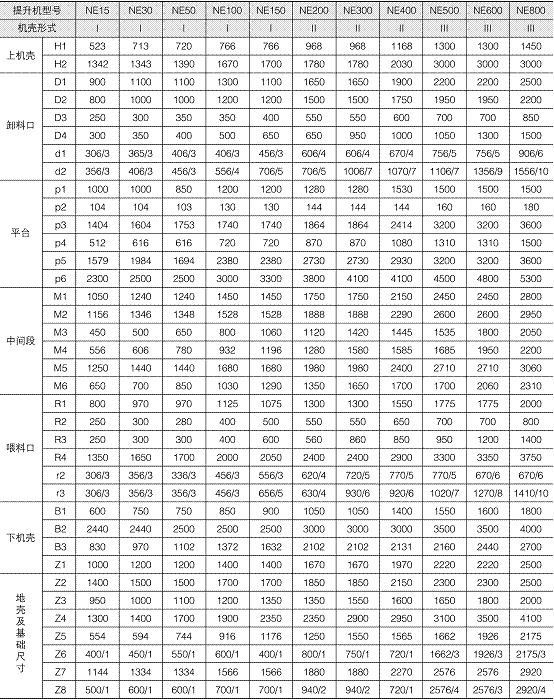

　　六、NE型斗式提升機的外形及安裝尺寸:
